Système de mouvement à 3 degrés de liberté (3DOF) équipé de quatre actionneurs, offrant une course de 150 mm, une vitesse de déplacement de 300 mm/s, des fonctions haptiques à haute fréquence et le logiciel MOZA Motion Manager.

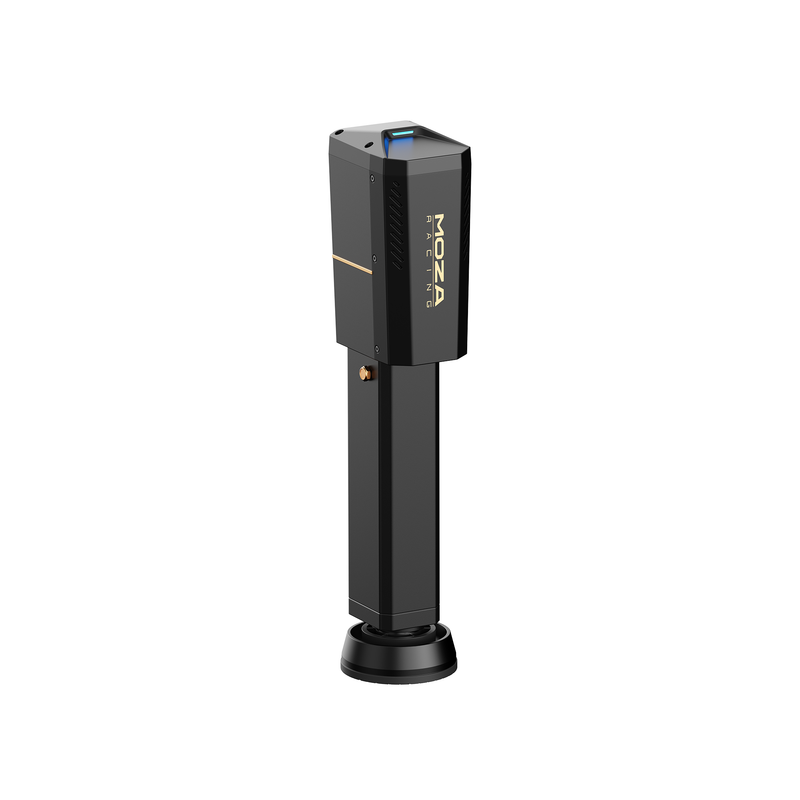

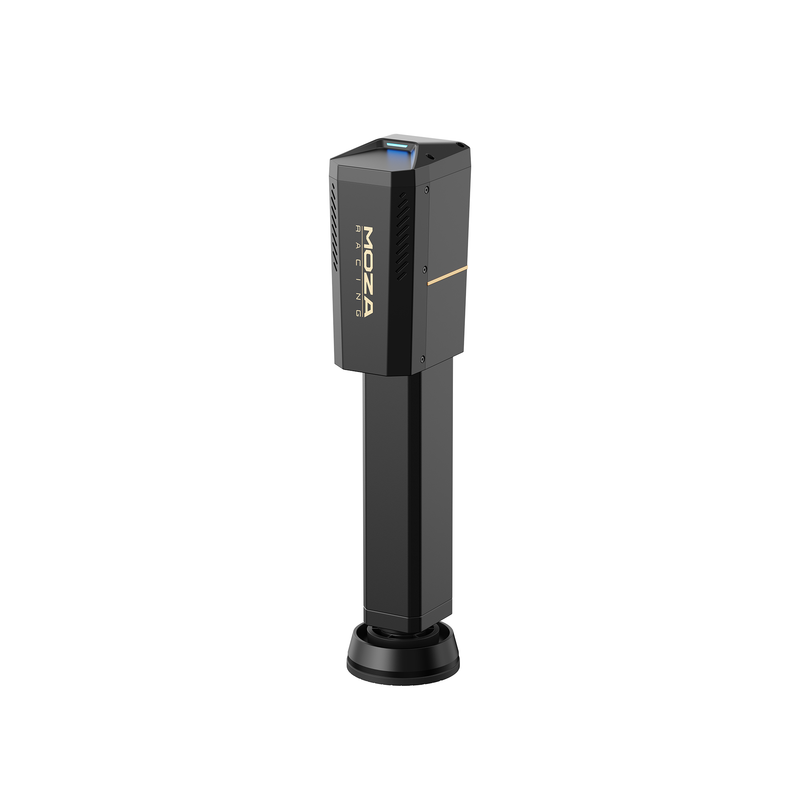

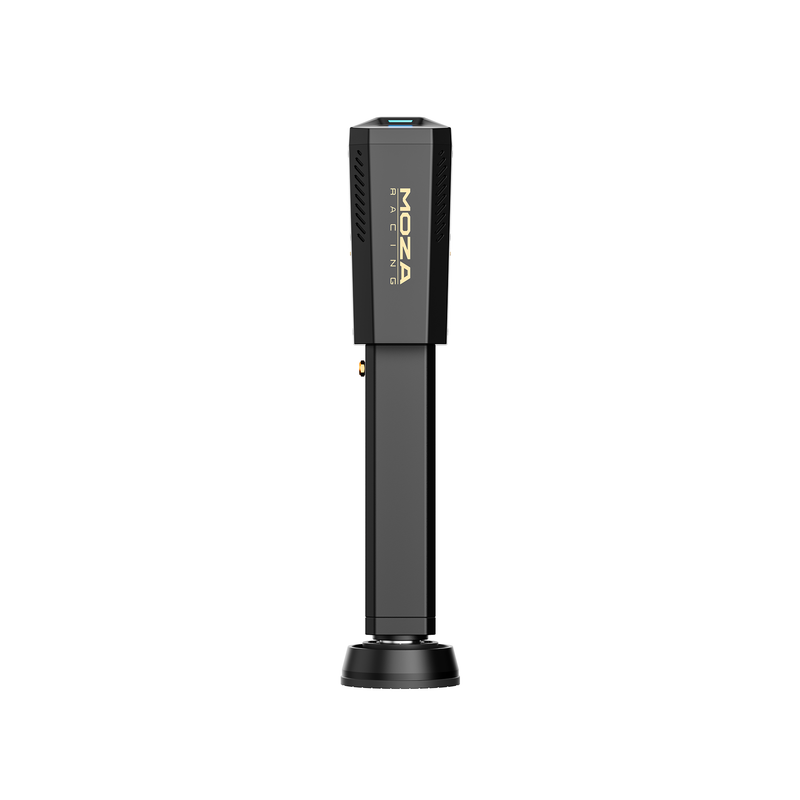

Le système de mouvement haptique MOZA HMA150 comprend quatre actionneurs ainsi que les composants nécessaires à la construction d’une plateforme de mouvement à quatre actionneurs. Il reproduit les mouvements de tangage, de roulis et de soulèvement pour les simulations de course et de vol. La page produit officielle actuelle indique une course maximale de 150 mm, une vitesse de déplacement de 300 mm/s, une accélération supérieure à 1 G et des vibrations pouvant atteindre 200 Hz. MOZA Motion Manager et AI Motion offrent un retour d'information configurable, y compris la prise en charge de certains titres ne disposant pas de télémétrie native.
Pourquoi choisir le MOZA HMA150 ?
- Quatre actionneurs génèrent des mouvements coordonnés de tangage, de roulis et de soulèvement, avec une grande rapidité et une accélération adaptée à la charge utile, pour un cockpit de simulateur de grande envergure.
- Les vibrations à haute fréquence, un processeur de 600 MHz, un retour de position sur 21 bits et des mouvements assistés par l'IA apportent des effets plus subtils et une prise en charge plus étendue des jeux.
Performances de mouvement

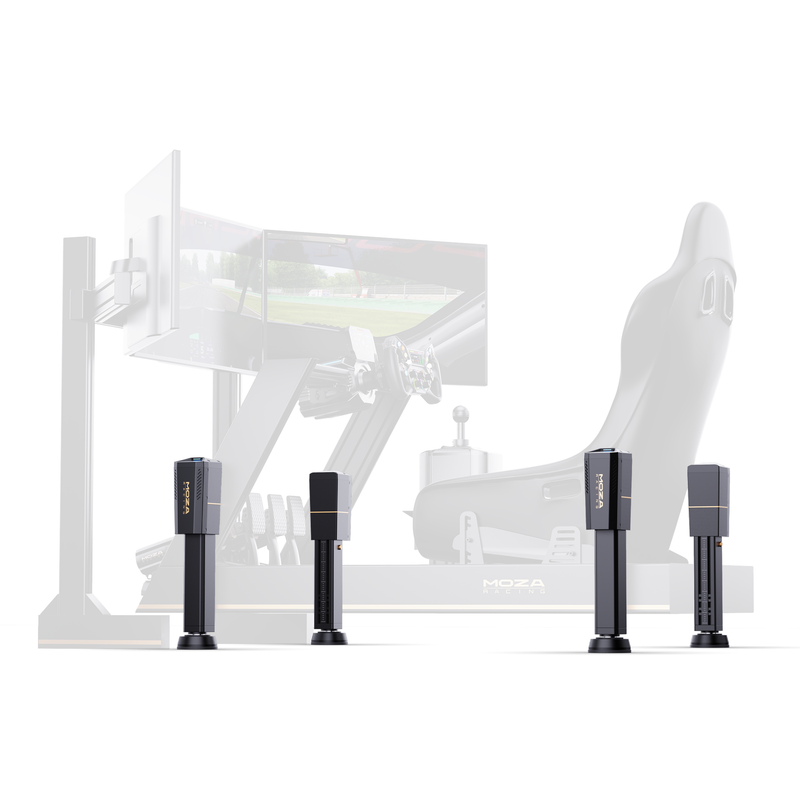

Plateforme à 3 degrés de liberté équipée de quatre actionneurs
Le système standard utilise quatre actionneurs pour générer les mouvements de tangage, de roulis et de soulevage. Ces mouvements reproduisent les accélérations et les freinages (tangage), les virages (roulis) ainsi que les mouvements verticaux provoqués par les bordures, les bosses ou les changements de niveau. Chaque actionneur offre une course pouvant atteindre 150 mm et une vitesse de déplacement pouvant aller jusqu'à 300 mm/s.
Accélération en fonction de la charge utile
Les informations techniques de lancement fournies par MOZA indiquent que le système d'actionnement peut générer une accélération d'environ 1 G pour une charge utile de 250 kg et d'environ 0,45 G pour une charge utile de 350 kg. La charge mobile totale comprend le cockpit, le siège, le pilote et l'ensemble du matériel installé. L'amplitude de mouvement et l'accélération disponibles dépendent donc de l'ensemble du dispositif, et non uniquement du poids du pilote.
Vibration haptique à haute fréquence
La page produit actuelle indique une fréquence de vibration pouvant atteindre 200 Hz. Cette couche haptique permet d'ajouter des effets plus subtils, tels que les vibrations du moteur, la texture de la route, les chocs et les détails des bordures de trottoir, en complément des mouvements plus amples de la plateforme. Un article publié lors du lancement mentionnait une fréquence de 150 Hz ; la page produit actuelle a été considérée comme la source de référence pour cette mise à jour.
Processeur, codeur et réponse
Un processeur haute performance cadencé à 600 MHz gère les calculs, tandis qu'un codeur magnétique de 21 bits offre plus de deux millions de pas de résolution pour un positionnement précis de l'actionneur. Dans sa documentation technique de lancement, MOZA qualifie cette réponse de « latence ultra-faible ». Le système est conçu pour assurer une synchronisation parfaite entre les mouvements et le simulateur.

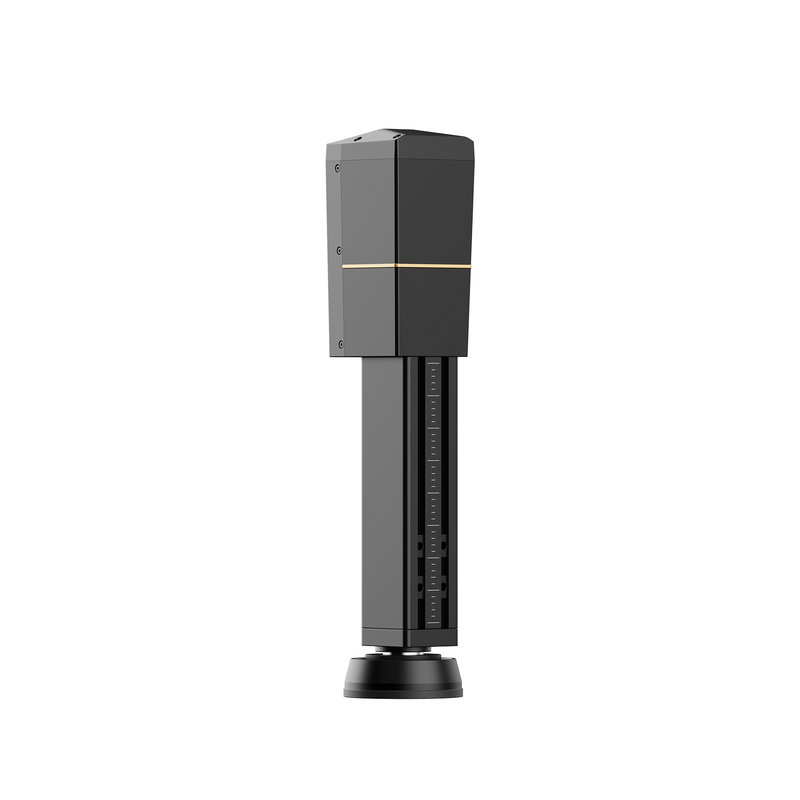

Moteur, vis à billes et électronique intégrée
L'actionneur utilise une technologie de servomoteur développée par MOZA ainsi qu'un entraînement à vis à billes de précision pour convertir la rotation du moteur en mouvement linéaire. Il est fabriqué à partir d'un alliage d'aluminium à haute résistance. L'électronique de commande est intégrée au matériel de mouvement, et l'architecture interne fonctionne à partir d'un système à courant continu basse tension de 48 V.
MOZA Motion Manager et AI Motion
MOZA Motion Manager sert à définir des profils de mouvement, à régler la plateforme et à générer des effets haptiques. Pour les jeux disposant d’une télémétrie adaptée, le logiciel convertit les données du véhicule ou de l’appareil en mouvements coordonnés. AI Motion est destiné à certains titres ne disposant pas de télémétrie native ; il analyse pour cela les repères visuels et sonores disponibles. La compatibilité et les effets disponibles dépendent de la version actuelle du logiciel et du jeu sélectionné.
Conditions d'installation
Le HMA150 nécessite un cockpit rigide, des points de fixation adaptés pour les actionneurs, un dégagement suffisant au niveau du plancher et en hauteur, ainsi qu'un acheminement sécurisé des câbles sur toute l'amplitude de mouvement. Un dispositif de fixation pliable et léger n'est pas adapté à ce type de système de mouvement. Le kit d'adaptateurs pour profilés HMA, vendu séparément, peut s'avérer nécessaire pour certains cockpits à profilés en aluminium.
Exigences en matière de compatibilité et d'installation
Plateformes : Simulation de course et de vol sur PC via MOZA Motion Manager.
Cockpit : Un cockpit rigide en profilés d'aluminium ou en acier de construction robuste, capable de supporter l'ensemble de la masse en mouvement.
Espace : Prévoir un espace suffisant pour permettre la course complète de 150 mm, le déplacement du moteur, le passage des câbles et l'installation des équipements environnants.
Matériel de fixation en option : Le kit d'adaptateur de profil HMA est vendu séparément et peut être nécessaire pour le cockpit sélectionné.
Caractéristiques techniques
Schéma du système
Quatre actionneurs
Degrés de liberté
3DOF : tangage, roulis et lacet
Course de l'actionneur
Jusqu'à 150 mm
Vitesse maximale
Jusqu'à 300 mm/s
Vibration haptique
Jusqu'à 200 Hz sur la page produit actuelle
Processeur
600 MHz
Codeur
Codeur magnétique 21 bits
Performances de la charge utile
Environ 1 G à 250 kg et 0,45 G à 350 kg
Matériau de l'actionneur
Alliage d'aluminium à haute résistance mécanique
Mécanisme d'entraînement
Servomoteur avec vis à billes de précision
Architecture d'alimentation interne
48 V CC
Logiciels
MOZA Motion Manager et AI Motion
Utilisation
Simulation de course et de vol
Que contient la boîte ?
- Quatre actionneurs haptiques MOZA HMA150
- Composants nécessaires à la construction du système de mouvement à quatre actionneurs
Le kit d'adaptateur HMA Profile et le cockpit de simulation ne sont pas inclus, sauf indication contraire explicite du vendeur.
Foire aux questions
Le HMA150 utilise-t-il des vibrations haptiques à 150 Hz ou à 200 Hz ?
La page produit officielle actuelle indique une fréquence de vibration pouvant atteindre 200 Hz. Un article précédent consacré au lancement de MOZA mentionnait quant à lui 150 Hz. Cette description du produit s'aligne sur la page produit actuelle et signale cette divergence dans le rapport de contrôle qualité.
Quels mouvements le système à quatre actionneurs permet-il d'effectuer ?
La configuration standard permet de contrôler le tangage, le roulis et le soulèvement, ce qui confère à la plate-forme trois degrés de liberté.
Quelle charge maximale le système de déplacement peut-il supporter ?
MOZA indique une accélération d'environ 1 G pour une charge de 250 kg et d'environ 0,45 G pour une charge de 350 kg. Il convient de prendre en compte le cockpit, le siège, le conducteur et tout l'équipement fixé à ceux-ci dans le calcul de la charge mobile.
Qu'est-ce que l'AI Motion ?
AI Motion est conçu pour générer des repères de mouvement pour certains jeux ne disposant pas de télémétrie native, en analysant les informations visuelles et audio disponibles. La prise en charge dépend de la version actuelle du logiciel et du jeu.
Le kit d'adaptateur de profil HMA est-il inclus ?
Non. Il s'agit d'un accessoire de fixation vendu séparément qui peut s'avérer nécessaire pour certaines installations de cockpit à profilés en aluminium.
