Een kuipstoel is slechts zo bruikbaar als de bevestigingsconstructie eronder. Bij een sim-rig bestaat die constructie meestal uit de stoel, zijbevestigingen, een optionele schuif en de stoelrails of dwarsbalken van de cockpit. In deze handleiding wordt uitgelegd waar de stalen zijbevestigingen Sparco 004902, de Sparco-bevestigingsset voor kuipstoelen en de Sparco-stoelschuif passen – en waarom je elk gatenpatroon moet controleren in plaats van te vertrouwen op de aanduiding ‘universeel’.
De vier lagen begrijpen
- Zitkuip: een aan de zijkant gemonteerde kuipstoel is aan de linker- en rechterzijde voorzien van schroefdraadinzetstukken.
- Zijbevestigingen: aan weerszijden van de stoel zit een beugel waarmee de hoogte en de kantelhoek kunnen worden ingesteld.
- Verschuifbare of vaste basis: een verschuifbare basis maakt lengterichtingverstelling mogelijk; een vaste verbinding geeft voorrang aan een minimale hoogte en stijfheid.
- Cockpitframe: dwarsbalken of een zitplaat verbinden het geheel met het frame.
Verleegbare stoelen die aan de onderkant worden bevestigd, volgen een ander bevestigingspatroon. Ze worden doorgaans van onderaf met bouten aan geschikte geleiders of beugels vastgezet en maken geen gebruik van zijdelingse bevestigingen, tenzij de stoelfabrikant expliciet in die bevestigingsmogelijkheid voorziet. Controleer de stoelbehuizing zelf voordat u bevestigingsmateriaal aanschaft.

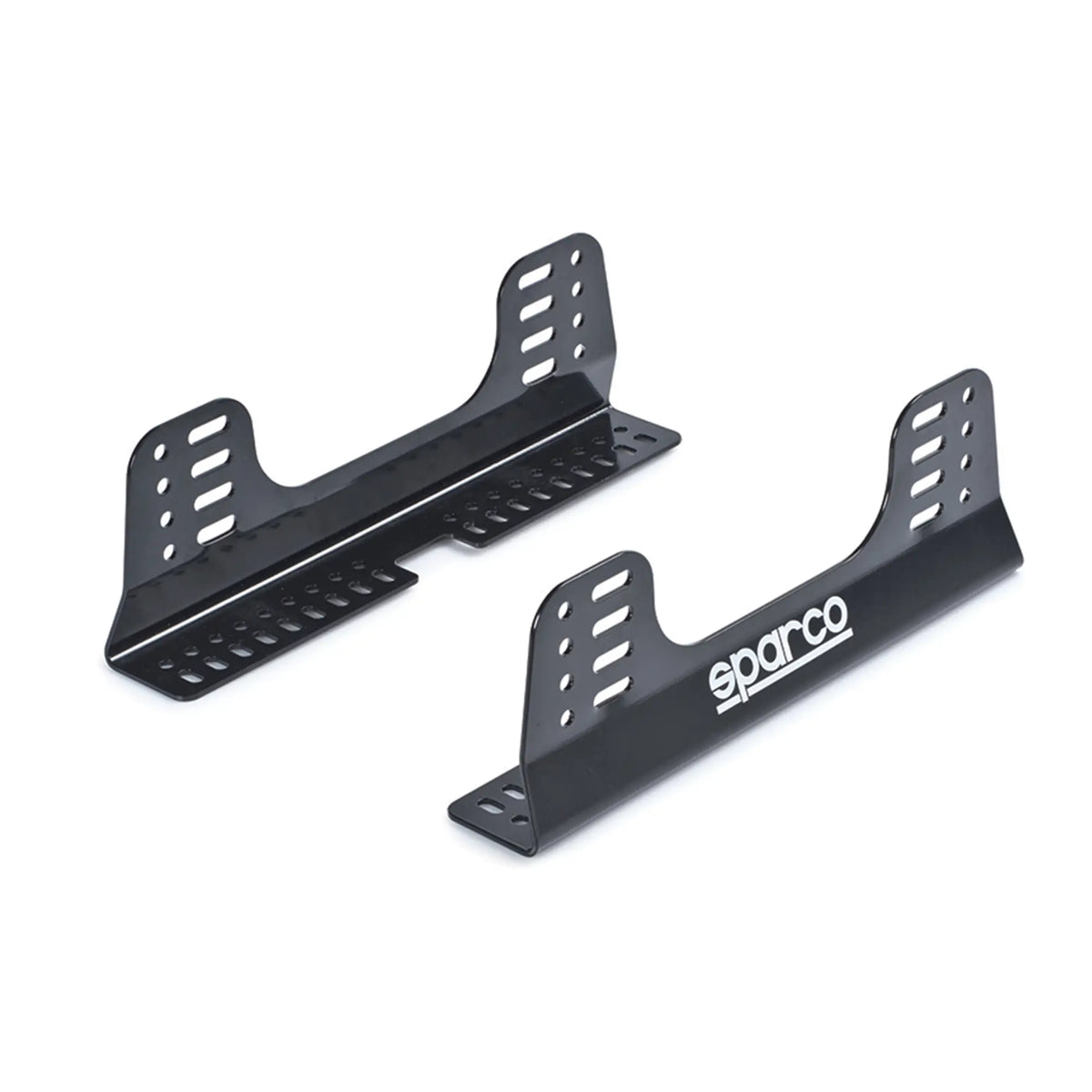

Sparco 004902 zijsteunen: geverifieerde afmetingen
Sparco beschrijft de set 004902 als twee symmetrische, zwart gepoedercoate stalen beugels van 3 mm dik. Volgens de officiële specificaties bedraagt de afstand tussen de gaten in de lengterichting 290 mm, is de maximale lengte 400 mm en zijn er meer dan 25 positioneringsmogelijkheden. M8-bevestigingsmateriaal wordt meegeleverd. Deze gegevens hebben betrekking op de beugel zelf; ze garanderen niet dat elke stoel of cockpit de juiste breedte en gaten heeft.
Bij een sim-rig zijn de vele verstelmogelijkheden erg handig, omdat je hiermee zowel een rechtopzittende houding in GT-stijl als een meer achteroverleunende houding kunt aannemen, terwijl de stoelschaal aan beide kanten goed wordt ondersteund. Vermijd extreme hellingshoeken waarbij je nek naar voren wordt gedwongen in de richting van het beeldscherm. De juiste hoek zorgt ervoor dat het bekken stabiel blijft, de schouders worden ondersteund en de rand van het stuurwiel niet tegen de dijen aan komt.
Beugelset versus zijdelingse bevestigingen
Productnamen kunnen verwarrend zijn, omdat termen als ‘bevestigingsset’, ‘zijbevestiging’ en ‘stoelbasis’ in productbeschrijvingen soms door elkaar worden gebruikt. De Sparco-bevestigingsset voor kuipstoelen bestaat uit twee stalen onderdelen. Voordat je deze set met een andere bevestiging combineert, moet je het onderdeelnummer, de oriëntatie en het gatenpatroon vergelijken met die van de stoel en het frame.
Stapel niet automatisch twee verschillende paar zijbeugels op elkaar. Elke extra koppeling vergroot de hoogte en zorgt voor een extra bewegingsmogelijkheid. Het doel is het kortst mogelijke complete belastingstraject dat nog steeds de nodige verstelmogelijkheid biedt: zitkuip → geschikte bevestiging → optionele schuif → stijf cockpitframe.
Wanneer moet je de Sparco-stoelschuif monteren?
Een schuifmechanisme is de moeite waard wanneer meerdere coureurs de auto delen of wanneer de toegang tot de cockpit wordt verbeterd door de stoel naar achteren te verschuiven. Bovendien kun je hiermee de pedaalafstand sneller nauwkeurig aanpassen dan wanneer je de hele pedaalplaat moet verplaatsen. De nadelen zijn een grotere inbouwhoogte en een lichte toename van het aantal verbindingspunten in de constructie.
De Sparco-stoelschuif maakt gebruik van twee parallelle rails en een verbindingshendel. Beide rails moeten in dezelfde positie vergrendelen. Meet de afstand onder je bevestigingspunten en vergelijk de gaten met de dwarsbalken in de cockpit; schuifrails zijn geen universele vervanging voor een ontbrekende adapterplaat.
Aanbevolen volgorde bij de installatie
- Meet de zitting op. Noteer de afstand tussen de zij-inzetstukken, de breedte van de buitenkant en de gewenste heuphoogte.
- Meet de cockpit op. Noteer de afstand en de richting van de sleuf van de dwarsbalken of plaat van de stoel.
- Plaats de zijbevestigingen op hun plaats zonder ze vast te zetten. Draai alle vier de bouten aan de zijkant van de stoel losjes vast op de bijbehorende posities links en rechts.
- Stel de beginhelling in. Begin met een lichte achterwaartse kanteling; controleer of de zitting de beugels niet raakt.
- Zet de schuifregelaar apart in elkaar. Zorg ervoor dat beide rails op dezelfde index staan en sluit de ontgrendelingshendel aan zonder één rail vooraf te belasten.
- Bevestig de steunen en de schuif. Gebruik geschikte ringen en bevestigingsmiddelen waarvan de schroefdraad goed in elkaar grijpt zonder dat ze helemaal tot aan de bodem doordringen.
- Bevestig de stapel aan de installatie. Lijn het uit ten opzichte van de stuurkolom en de pedalen voordat u het definitief vastdraait.
- Belastingstest uitvoeren en opnieuw controleren. Ga zitten, bedien de knoppen stevig, beweeg de schuifregelaar heen en weer en controleer na de eerste paar sessies alle bevestigingsmiddelen.
Controles op de uitlijning om ongemak te voorkomen
Plaats de stoel in het midden van de stuurkolom, niet alleen tussen de buitenste profielen van de cockpit. Een zijdelingse verschuiving zorgt ervoor dat het bekken en de schouders bij elke ronde verdraaien. Zet de stoel ver genoeg naar achteren, zodat de knie bij maximale remdruk niet volledig gestrekt raakt. Achter het stuur moeten de ellebogen gebogen blijven, terwijl de schouders tegen de rugleuning blijven rusten.
Controleer vervolgens de ooghoogte en de positie van het beeldscherm. Door de sleuf van de beugel te veranderen, kan de bestuurder zowel verticaal als horizontaal verschuiven. Controleer daarom na elke aanpassing van de hellingshoek opnieuw de afstand tot het stuur en de pedalen. Als de rand van de voorstoel druk uitoefent op de achterkant van de dijen, verminder dan de achterwaartse helling of zet de pedalen hoger in plaats van de stoel verder naar achteren te schuiven.
Belangrijk verschil: simulatierig versus straatauto of raceauto
Dit artikel gaat over de installatie in een stationaire simulator. Bij een echt voertuig spelen botsbelastingen, homologatieregels, voertuigspecifieke bevestigingspunten, de geometrie van de gordels en wettelijke voorschriften een rol. Gebruik de montage-instructies voor een sim-rig niet als richtlijnen voor een straatauto of raceauto. Volg voor de installatie in een voertuig de documentatie van Sparco en deskundig advies uit de motorsport.
Op de officiële productpagina van de Sparco 004902 staan het materiaal van de beugel, de afmetingen, de verstelposities en de meegeleverde M8-bevestigingsmaterialen vermeld. Raadpleeg die pagina samen met de documentatie voor de exacte stoel en cockpit.
Veelgestelde vragen
Heb ik voor elke Sparco-stoel zijsteunen nodig?
Nee. Voor aan de zijkant gemonteerde kuipstoelen zijn compatibele zijbeugels nodig; voor aan de onderkant gemonteerde verstelbare stoelen wordt doorgaans een ander bevestigingssysteem gebruikt.
Kan ik de kuipstoel zonder schuifmechanisme monteren?
Ja. Een vaste bevestiging is lager en eenvoudiger. Kies voor een schuifmechanisme wanneer de verstelbaarheid of de toegang tot de cockpit belangrijker is dan de extra hoogte.
Zijn de 004902-beugels universeel?
Ze zijn zeer veelzijdig, maar je moet wel de zitvullingen, de breedte, de gaten in de cockpit en de vereisten voor de bevestigingsmiddelen controleren.
Waarom loopt mijn schuifregelaar vast?
De meest voorkomende oorzaken zijn niet-parallelle rails, oneffen montagevlakken of een verbindingshendel die één ontgrendelingsmechanisme vooraf belast.
